Uchwyt na parasol
Projekt uchwytu stabilizującego parasol balkonowy, zaprojektowanego z myślą o bezpieczeństwie w warunkach wietrznych. Model powstał w programie Catia i charakteryzuje się kompaktową konstrukcją, która minimalizuje zajmowaną powierzchnię balkonu, jednocześnie zapewniając stabilne podparcie parasola.

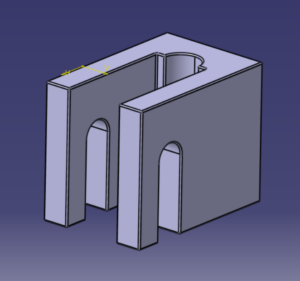

Uchwyt górny został wykonany w formie ramy w kształcie litery „U”, co umożliwia łatwe osadzenie parasola i utrzymanie go w pozycji pionowej. Dodatkowe wycięcia w bocznych częściach konstrukcji poprawiają odporność na obciążenia boczne, zwiększając stabilność w trudnych warunkach atmosferycznych. Całość konstrukcji została zaprojektowana w taki sposób, aby montaż i demontaż parasola odbywał się szybko i wygodnie.

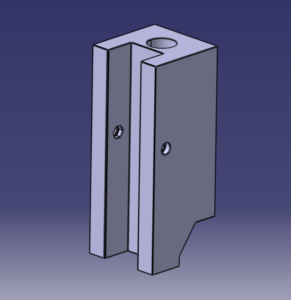

Druga, dolna część uchwytu stanowi element uzupełniający całą konstrukcję stabilizującą parasol balkonowy. Jej zadaniem jest przenoszenie obciążeń oraz usztywnienie parasola w dolnej strefie mocowania, co znacząco poprawia stabilność całego zestawu, szczególnie przy podmuchach wiatru.
Bryła została zaprojektowana w formie masywnego, zwartego korpusu z charakterystycznym wycięciem prowadzącym, które umożliwia precyzyjne osadzenie parasola oraz współpracę z górnym elementem uchwytu. Centralny otwór w górnej części pozwala na pionowe prowadzenie trzonu parasola, zapewniając jego prawidłowe pozycjonowanie.
W bocznych ściankach przewidziano otwory pod elementy złączne, umożliwiające skręcenie całości oraz dociśnięcie parasola w osi pionowej, pozwala na regulację siły docisku. Dolna część została dodatkowo ukształtowana w sposób zwiększający jej sztywność oraz odporność na momenty skręcające.
Konstrukcja minimalizuje kontakt uchwytu z powierzchnią balkonu, ograniczając ryzyko zarysowań oraz zajmowanie nadmiernej przestrzeni użytkowej. Model jest przygotowany pod druk 3D, ale może być również produkowany z innych materiałów w zależności od wymagań użytkownika. Poniżej przedstawione są dwa obrazy jeden przedstawiający model w programie a drogi rysunek techniczny. Warto też dodać że model jest robiony na wymiar ze względy na różne projekty balkonów.
