Projekt 3D szafki na kółkach
Prace projektowe rozpoczęły się od określenia podstawowych założeń konstrukcyjnych. Szafka miała być mobilna, stabilna oraz łatwa do wykonania przy użyciu standardowych materiałów. Z tego względu zdecydowano się na prostą bryłę, wyposażoną w cztery kółka jezdne, umożliwiające swobodne przemieszczanie mebla. Projekt został wykonany w środowisku CATIA V5, głównie z wykorzystaniem modułów Part Design oraz Assembly Design.
Modelowanie rozpoczęto od tworzenia pojedynczych elementów konstrukcyjnych. Każda część szafki została zaprojektowana jako osobny model, co pozwoliło na zachowanie porządku w projekcie oraz ułatwiło późniejsze składanie całości. Podstawowe elementy, takie jak ściany boczne, płyta górna i dolna, tylna ścianka oraz półka wewnętrzna. Wymiary nadano w sposób parametryczny, dzięki czemu możliwa była szybka modyfikacja projektu. Dla poprawy estetyki i bezpieczeństwa użytkowania zastosowano zaokrąglenia krawędzi.

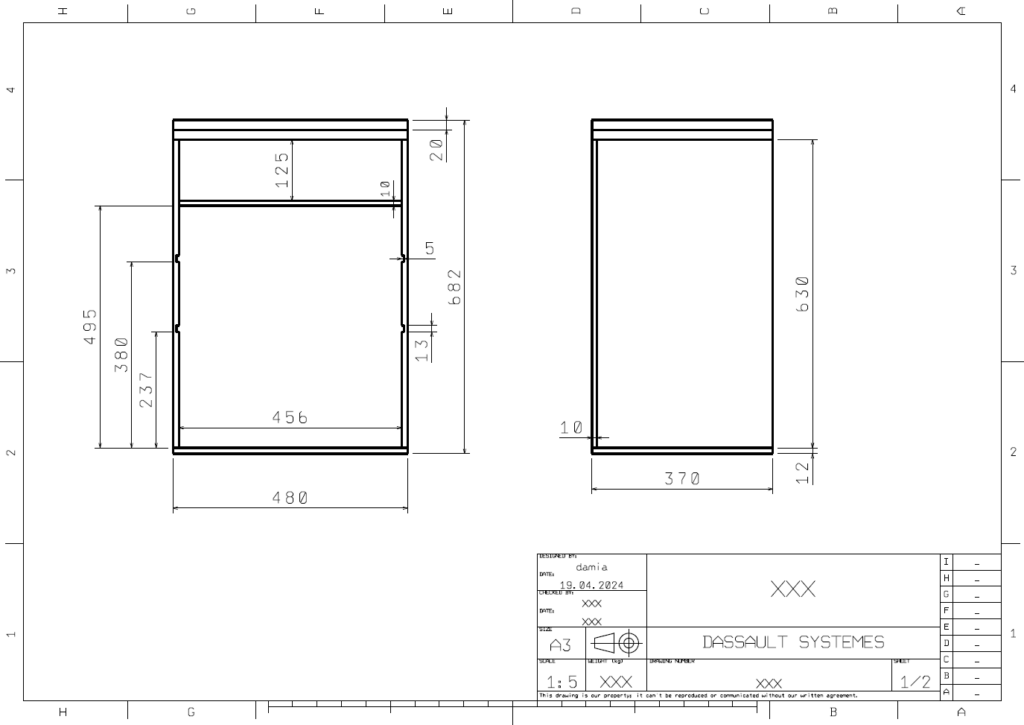

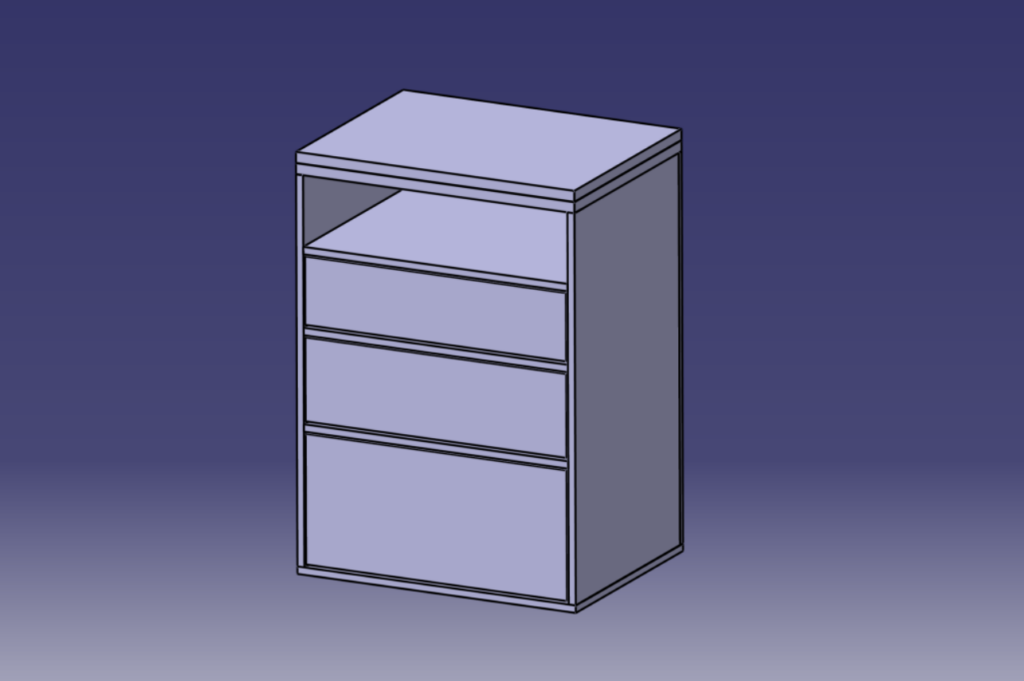

Po zakończeniu modelowania wszystkich części przystąpiono do etapu składania całej konstrukcji w module Assembly Design. Poszczególne elementy zostały odpowiednio ustawione i połączone za pomocą więzów geometrycznych. Gotowy model 3D pozwolił na dokładną ocenę wyglądu i funkcjonalności szafki. Następnie na podstawie modelu stworzono rysunki techniczne z wykazem elementów co miało ułatwić zakup potrzebnych części oraz późniejszy montaż.
